Maschine zur Beschichtung von Rohren von außen: Langfristiger Korrosionsschutz und mechanischer Schutz
Bauhuis liefert schlüsselfertige Dreischicht-Außenbeschichtungsanlagen für Stahlrohre, die in anspruchsvollen Onshore- und Offshore-Umgebungen zum Einsatz kommen.
Rohre mit Durchmessern von 4" bis 120"
Vollständig integrierte Strahl- und Beschichtungsanlagen, von der Vorwäsche bis zur Endkontrolle
Anlagen zur Außenbeschichtung von Rohren, die nach internationalen Standards gefertigt sind
Schlüsselfertige Anlagen zur Außenbeschichtung von Rohren
Bauhuis entwickelt und liefert schlüsselfertige Anlagen zur Außenbeschichtung von Rohren mit Durchmessern von 4" bis 120". Jede Anlage wird so konzipiert, dass sie die erforderliche Produktionsleistung erbringt, in den verfügbaren Raum passt und Beschichtungen gemäß internationaler Normen aufträgt. Alle Anlagenkomponenten zur Außenbeschichtung von Rohren arbeiten als ein integriertes System zusammen.

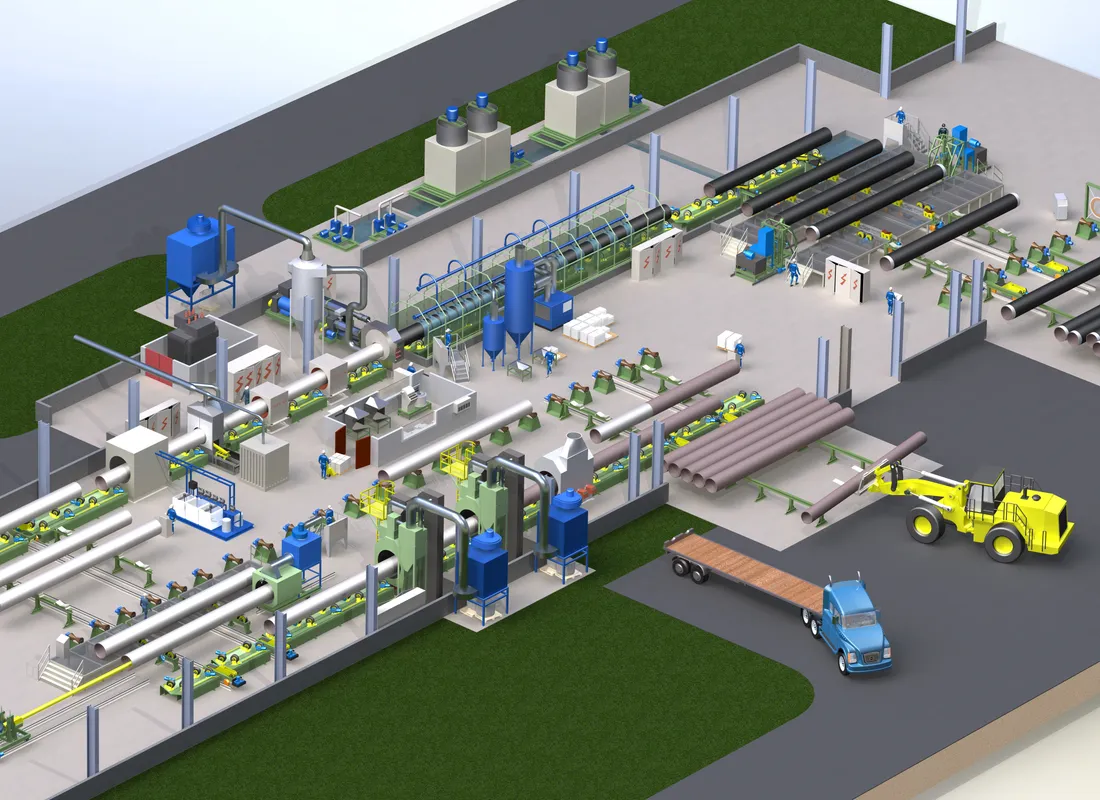

Eine komplette Anlage zur Außenbeschichtung von Rohren von Bauhuis umfasst die folgenden Prozessstationen:
Vorwäsche
Vorwärmung
Außenstrahlen
Phosphorsäure- und Chromatbehandlung
Hauptinduktionserwärmung
FBE-Beschichtung
Auftragen von Klebstoff
PE- oder PP-Extrusion
Abschrecken
Rohrendenreinigung
Prüfung
Ein-, Zwei- oder Dreischicht-Beschichtungssystem

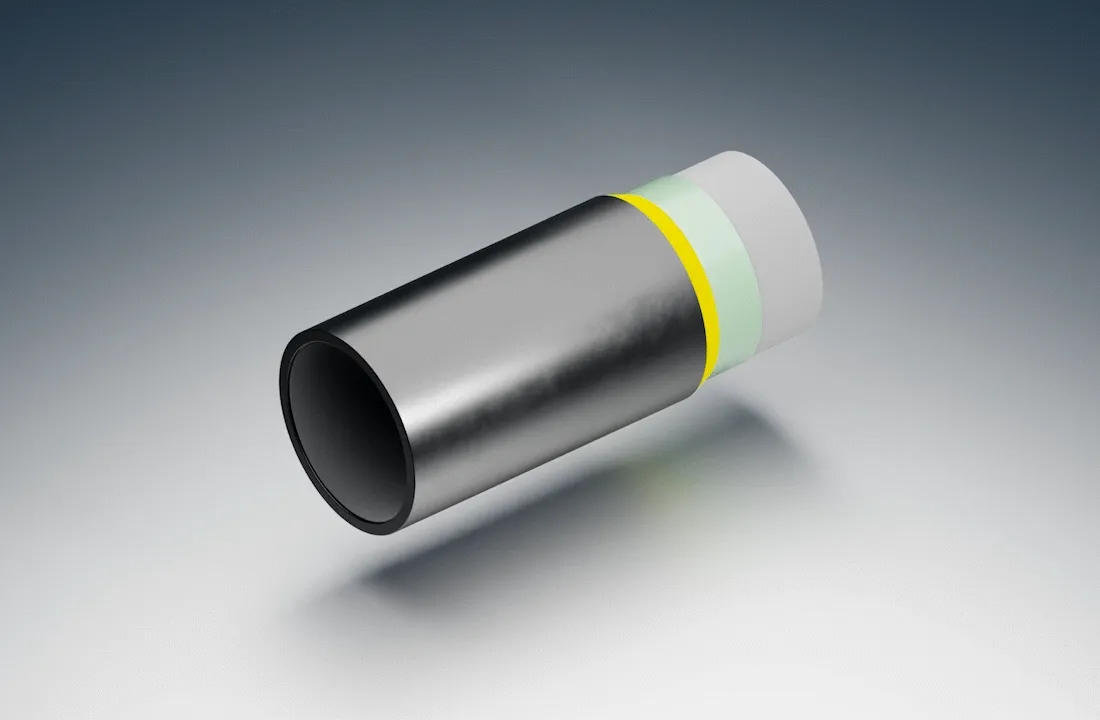

Die Bauhuis-Beschichtungsanlage für Außenrohre kann ein einlagiges (nur FBE), zweilagiges (2 Schichten Pulver-FBE und ARO) oder ein dreilagiges Beschichtungssystem auftragen, bestehend aus:
Fusion-Bonded-Epoxy (FBE)-Grundschicht (zum Korrosionsschutz)
Haftcopolymer oder Zwischenhaftschicht
Außenschicht aus PE oder PP (zum mechanischen Schutz)
Alle Systeme können so ausgelegt werden, dass sie internationalen Normen entsprechen, darunter CAN/CSA-Z245.21, NFA 49-710, DIN 30670–30678 und EN 10285.
Die wichtigsten Merkmale der 3-Schicht-Beschichtungsanlage von Bauhuis
Auslegung für Rohre mit einem Durchmesser von 4" bis 120"
Vollständig integrierte Produktionslinie: von der Vorwäsche bis zur Endkontrolle
Dreischichtiges Beschichtungssystem (FBE, Haftvermittler, PE/PP)
Flexible Konfiguration entsprechend den Projektanforderungen
Geschlossenes, wartungsarmes Strahlsystem mit Strahlmittelrückgewinnung
Konformität mit CAN/CSA-Z245.21, NFA 49-710, DIN 30670–30678 und EN 10285
Zuverlässige Oberflächenvorbereitung
Die Oberflächenvorbereitung ist entscheidend für eine starke Haftung der Beschichtung. Das Bauhuis-Rohrstrahlsystem für den Außenbereich ist eine vollständig geschlossene Anlage, die die Außenfläche von Rohren präzise und gleichmäßig reinigt.
Von Elektromotoren angetriebene Turbinenräder
Auskleidung aus gehärtetem Stahl zur Verringerung von Verschleiß und Wartungsaufwand
Integriertes Rückgewinnungssystem für Strahlmittel für den Dauerbetrieb
Bauhuis-Strahlanlagen erreichen die Oberflächenreinheitsgrade SIS SA 2,5 oder 3 / ISO 8501-1 / SSPC-SP-5 und sind gemäß API 5L, ISO 8501-1, ISO 8502-3 und ASTM D4940 ausgelegt.
Ihre externe Rohrbeschichtungsanlage
Entdecken Sie unsere Downloads
Zur ÜbersichtHäufig gestellte Fragen zur Außenbeschichtung von Rohren
Was ist eine dreischichtige Rohrbeschichtung?
Eine dreischichtige Beschichtung besteht aus einer Grundschicht aus schmelzgebundenem Epoxidharz (FBE) zum Korrosionsschutz, einem haftenden Copolymer, das die erste und dritte Schicht miteinander verbindet, sowie einer Außenschicht aus PE oder PP zum mechanischen Schutz. Zusammen schützen diese Schichten das Rohr vor Korrosion, Stößen und rauen Betriebsbedingungen.
Sollte ich eine PE- oder eine PP-Außenschicht wählen?
Das hängt von Ihren Betriebsbedingungen ab. PP wird in der Regel bei höheren Betriebstemperaturen und für eine größere mechanische Beständigkeit verwendet, während PE für Rohrleitungen mit moderaten Betriebstemperaturen geeignet ist.
Welche Rohrdurchmesser kann eine Bauhuis-Außenbeschichtungsanlage verarbeiten?
Bauhuis entwickelt Außenbeschichtungsanlagen für Rohre mit Durchmessern von 4" bis 120". Jede Anlage wird individuell auf Ihre erforderliche Produktionsleistung, den verfügbaren Platz und die Beschichtungsspezifikationen zugeschnitten.
Kann ich nur einen Teil der Beschichtungsanlage bestellen?
Ja, Bauhuis kann eine Begutachtung Ihrer Anlage durchführen und Sie beraten, wie Sie Ihre Anlage auf einen höheren Sicherheits- und Qualitätsstandard bringen können. Auf Grundlage der Ergebnisse der Anlagenbegutachtung werden bestimmte Abschnitte der Anlage modernisiert
Welche Normen erfüllen die Anlagen?
Die in von Bauhuis gebauten Anlagen aufgebrachten Beschichtungen entsprechen den Normen CAN/CSA-Z245.21, NFA 49-710, DIN 30670–30678 und EN 10285. Die Strahlanlagen erreichen den Reinheitsgrad SA 2,5 oder 3 / SSPC-SP-5 und sind gemäß den Normen API 5L, ISO 8501-1, ISO 8502-3 und ASTM D4940 ausgelegt.
